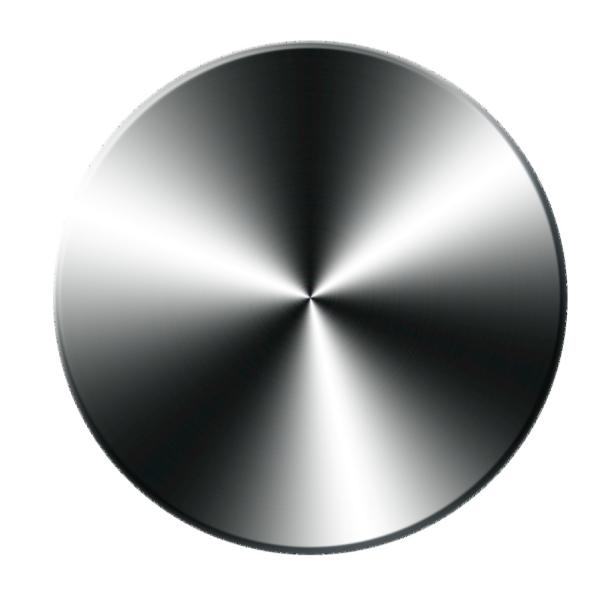

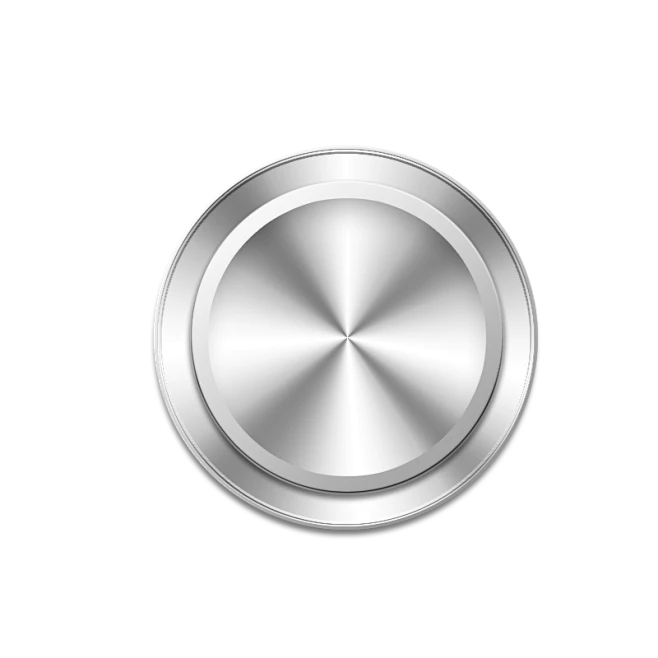

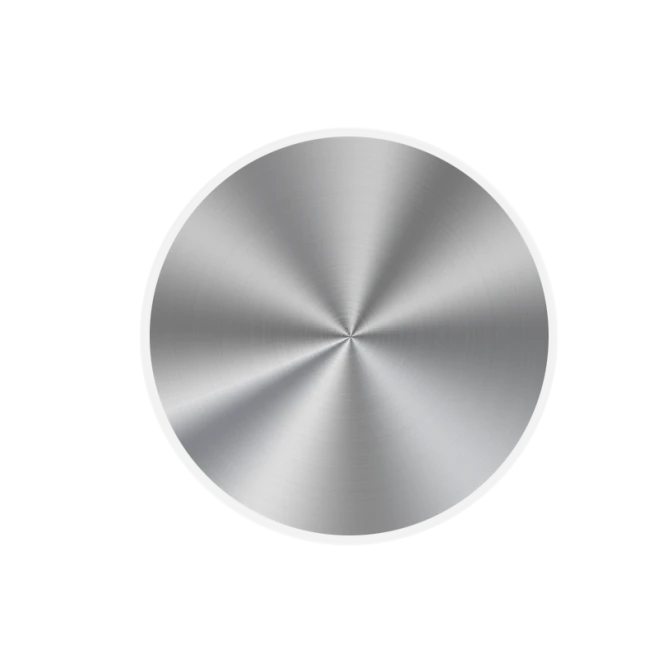

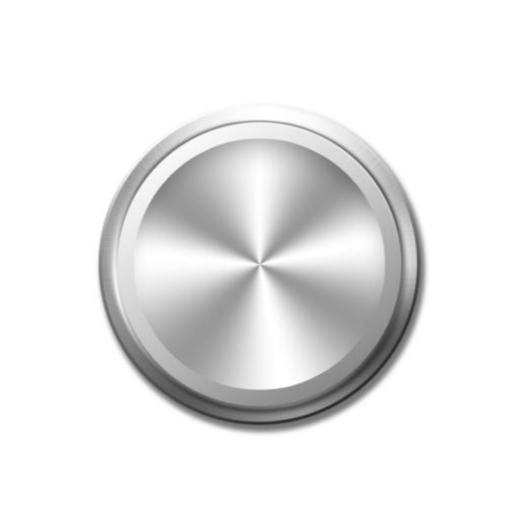

S-SEN ステンレス鋼プッシュ ボタン ガード リング防食は、ボタン スイッチを保護するために使用されるコンポーネントであり、通常はスイッチの外側に取り付けられ、追加の保護を提供します。 このタイプのガードは、特に頻繁な操作が必要なアプリケーションや過酷な環境条件にさらされるアプリケーションにおいて、ボタン スイッチの耐久性を高めます。
防食 | IP65 定格 | 1,000,000+ 機械サイクル
のS-SENステンレス製の押しボタン ガード リングは、ほこり、湿気、頻繁な操作によるスイッチの故障という一般的な問題を解決します。
屋外の電気キャビネット、海洋機器、または産業用制御パネルのコンポーネントを指定している場合は、次のような経験をしたことがあるでしょう。 何か月も粉塵にさらされた後のボタンの詰まり 塩水噴霧や化学薬品による取り付け穴の周囲の腐食 機械的疲労による電気接点の故障 このガード リングは、複雑さを追加するのではなく、接点ブリッジ、プッシュ ロッドの補強、およびシーリング戦略を改善することによって、これらの故障点のそれぞれに設計レベルで対処します。
これが重要な理由: 現場での故障の減少 → 保証請求の減少 → 総所有コストの削減。
| 仕様 | 価値 |
|---|---|
| 製品タイプ | ステンレス製押しボタンガードリング（防錆） |
| 材料 | ステンレス鋼(ハウジング+リング)、NBR Oリング |
| 保護等級 | IP65（防塵、噴流水に対する保護） |
| 動作温度 | -25℃～+55℃ |
| 機械的寿命 | ≥ 1,000,000 サイクル (プッシュロッド変形なし) |
| 電気的断線 | ポップアップ機構＋消弧機構 |
| 接点構造 | 統合されたコンタクトブリッジ |
| コンプライアンス | RoHS、ISO 9001 |
| 取付タイプ | パネルマウント、標準丸型カットアウト |
1. 統合されたコンタクトブリッジ → 電気的故障率の低下回転ヘッドとベースは分割構造ではなく、一体型のコンタクトブリッジ設計を採用しています。これにより、可動部品間の位置ずれという一般的な障害点が排除されます。その結果、数十万サイクル後でも一貫した電気的切断が発生します。
用途: メンテナンスなしで 5 年以上確実に機能する必要がある制御パネルを構築している場合、これにより断続的な接触障害のリスクが軽減されます。幅広のプッシュロッド → 数百万回のプレス後もへこみなし プッシュロッド部分は機械的応力を分散するために意図的に幅広になっています。従来のスイッチでは、時間の経過とともにプッシュロッドがへこみ、不完全な作動または完全な故障につながります。当社のテストでは、100 万サイクル後も目に見える変形がないことが確認されています。
用途: 高頻度使用環境 (公共交通機関、産業機械、自動販売機) — これは、標準スイッチが早期に故障する場所であり、このガード リングが耐用年数を延長する場所です。 Oリング＋ステンレス → 防塵・防水・防食 Oリングシールを内蔵し、前面からの侵入を防ぎます。ステンレス鋼のハウジングは酸化、化学薬品、塩分雰囲気に対して耐性があります。
用途: 屋外エンクロージャー、海洋環境、石油化学施設、または湿気、塩水噴霧、または洗浄が日常的に行われる場所。
| 環境 | S-SENがフィットする理由 |
|---|---|
| 屋外電気キャビネット (道路脇、通信塔) | IP65 + 耐紫外線シーリング (O リングは急速に劣化しません) |
| 海洋機器（ドック、船舶、海洋プラットフォーム） | ステンレス鋼は塩水噴霧腐食に耐性があります |
| 食品加工/洗浄エリア | ステンレススチール + 密閉された前面 - 掃除が簡単 |
| 日周期の高い産業機械 | 幅広プッシュロッド + 1M サイクル定格 |
| 公共交通機関（バスのドア、チケット認証機） | 耐振動+防塵シール |
| 石油化学・化学プラント | 化学物質に対する耐食性 (攻撃的な化学物質に対するガスケットの適合性を検証) |
| パラメータ | 値/説明 |
|---|---|
| 製品タイプ | ステンレス製押しボタンガードリング（防錆） |
| 材料 | ステンレス鋼(ハウジングおよびリング)、NBR Oリング |
| 動作温度 | -25℃～+55℃ |
| 保護等級 | IP65（防塵、噴流水に対する保護） |
| 機械的寿命 | ≥ 1,000,000 サイクル (プッシュロッドが変形しない場合) |
| 電気的断線 | ポップアップ切断 + 高速アーク消滅 |
| 接点構造 | 一体型コンタクトブリッジ、セルフクリーニング機構 |
| 取付タイプ | パネルマウント / 標準丸型押しボタンカットアウト |
| コンプライアンス | RoHS、ISO 9001工場品質システム |
一貫性を確保する方法
S-SEN は、河北省滄州市 (北京、天津、河北の工業地域) にある 10,000 平方メートル以上の施設で運営されています。製造機能には次のものが含まれます。
精密プレス機
CNCマシニングセンター
レーザー切断装置
ワイヤーカット機械
すべてのバッチで品質チェックが実行されます。
寸法検査（ハウジング、プッシュロッド、Oリング溝）
シール完全性試験（IP65検証）
メカニカルサイクルサンプリング（設計検証だけでなくバッチごと）
認証: ISO 9001 (生産品質システム)、RoHS 準拠。
インストール（3ステップ）
メンテナンスの推奨事項
| 環境 | 検査頻度 |
|---|---|
| 標準環境 | 12か月ごとの目視検査 |
| 過酷な/粉塵の多い環境 | プッシュロッドの動きを6か月ごとにチェックし、外側を非研磨布で掃除してください。 |
避けるべきよくある間違い:プッシュロッドの内部には注油しないでください。NBR O リングはドライ操作用に設計されています。潤滑剤はほこりを引き寄せ、シールを劣化させる可能性があります。
Q1: このガードリングはどの押しボタンスイッチにも対応していますか、それともS-SENスイッチのみに対応していますか?
A: ガード リングは、標準的な丸い押しボタンのカットアウト用に設計されています。ただし、プッシュロッドの内部寸法はメーカーによって異なります。完全な生産の前に、特定のスイッチ モジュールを使用してサンプルをテストすることをお勧めします。
Q2：一年中直射日光の当たる屋外で使用できますか？
A: はい。ステンレススチールのハウジングは紫外線にさらされても劣化しません。 NBR O リングは屋外での使用に適した耐紫外線性を備えています。 50°C 以上の温度が続く極端な砂漠環境では、お問い合わせ材料の代替品として。
Q3: ガード リングにカスタムの彫刻やブランド名を入れることはできますか?
A: はい。大量注文の場合は、カスタム レーザー マーキングをご利用いただけます。最小数量が適用されます。詳細については、営業担当者にお問い合わせください。
Q4: サンプルのリードタイムと生産数量はどのくらいですか?
A: サンプル: 5 ～ 7 営業日 (在庫がある場合)。生産: 数量に応じて 15 ～ 20 営業日。
Q5: このガード リングがパネルに適合するかどうかはどうすればわかりますか?
A: パネルの厚さとカットアウトの直径をお知らせください。 24時間以内に適合を確認できます。
Q6: IP 等級は何ですか? 直接の水の噴霧に耐えられますか?
A: IP65 は防塵性があり、あらゆる方向からの噴流水に対して保護されていることを意味します。完全な水没には対応していません。
Q7: データシートや寸法図は提供されますか?
A: はい。下記お問い合わせフォームよりデータシートをご請求ください。
