板金製造工場では、曲げプレスが生産の中心です。平らなシートが入り、成形部品が現れます。ブラケット、エンクロージャ、シャーシ、その他無数のコンポーネントが、機械、車両、建物に組み立てられます。これらの品質板金製作部品曲げ加工の精度によります。曲げ角度に数度の誤差があると、部品が合わなかったり、ドアが閉まらなかったり、構造物が検査に不合格になったりする可能性があります。何十年もの間、手動プレス ブレーキはシートの位置決めと曲がりの制御をオペレーターのスキルに依存していました。しかし、手動での曲げは本質的に変化します。 2 人のオペレータが同じ図面から 2 つの異なる結果を生成する可能性があります。 CNC 曲げはこの方程式を変えました。 CNC 曲げ機は、コンピューター数値制御を使用して、シートの位置決め、曲げ角度の制御、および人間では真似できない精度で曲げシーケンス全体を管理します。
板金製造部品の品質における CNC 曲げの重要性は、どれだけ強調してもしすぎることはありません。適合する部品と廃棄される部品の違いです。それは、一貫した生産実行と変動に悩まされる生産実行の違いです。そしてそれは、品質で勝負できる製造工場と、価格だけで競争できる製造工場との違いです。この記事では、CNC 曲げが部品の品質にとって重要である理由を検討します。 CNC 曲げのテクノロジー、曲げの品質を決定する要因、工具と材料の役割、すべての部品が仕様を満たしていることを確認する品質管理手段について説明します。また、滄州盛森金属製品有限公司の工場から板金製造部品の詳細な仕様も提供します。
CNC 曲げと手動曲げの根本的な違いは、制御の源です。手動プレスブレーキでは、オペレータがバックゲージの位置、ラムストロークの深さ、曲げ角度を制御します。オペレーターのスキル、経験、注意力によって曲げの品質が決まります。これは、熟練したオペレーターが高品質の作業を生み出すことができないということではありません。彼らはできます。しかし、手動での曲げは本質的に変化します。オペレータが寸法を読み間違えたり、バックゲージが滑ったり、材料が予想とは異なる跳ね返りをしたりする可能性があります。これらのばらつきが積み重なると、許容範囲を超える部品が発生する可能性があります。 CNC 曲げにより、オペレータは制御ループから解放されます。バックゲージの位置、ラムストローク、曲げ角度を機械のコンピュータで制御します。オペレータの役割は、シートをロードし、サイクルを開始し、完成した部品をアンロードすることです。残りの部分は機械が手作業では不可能な精度と再現性で実行します。
CNC ベンディングマシンのコアテクノロジーは CNC コントローラーです。このコントローラーには、曲げシーケンス (各曲げのバック ゲージの位置、ラム ストロークの深さ、曲げ角度) を定義するプログラムが保存されています。コントローラーは、材料のスプリングバック (曲げ力が取り除かれた後に材料が部分的に元の形状に戻る傾向) も補正します。スプリングバック補正は、正確な曲げ角度を実現するために重要です。コントローラーは材料の種類、厚さ、曲げ半径に基づいて必要なオーバーベンドを計算し、それに応じてラムのストロークを調整します。以下の表は、手動曲げと CNC 曲げの主な特性を比較しています。
| 特性 | 手動曲げ | CNC曲げ |
| コントロールソース | オペレーター | CNCコントローラー |
| 曲げ角度精度 | +/- 1° ～ 2° | +/- 0.1° ～ 0.5° |
| 再現性 | 低い | 高い |
| スプリングバック補償 | 手動調整 | 自動計算 |
| セットアップ時間 | 長さ | ショート（プログラムリコール） |
| スキル要件 | 高い | 適度 |
| 複雑な部品に最適 | 限定 | 素晴らしい |

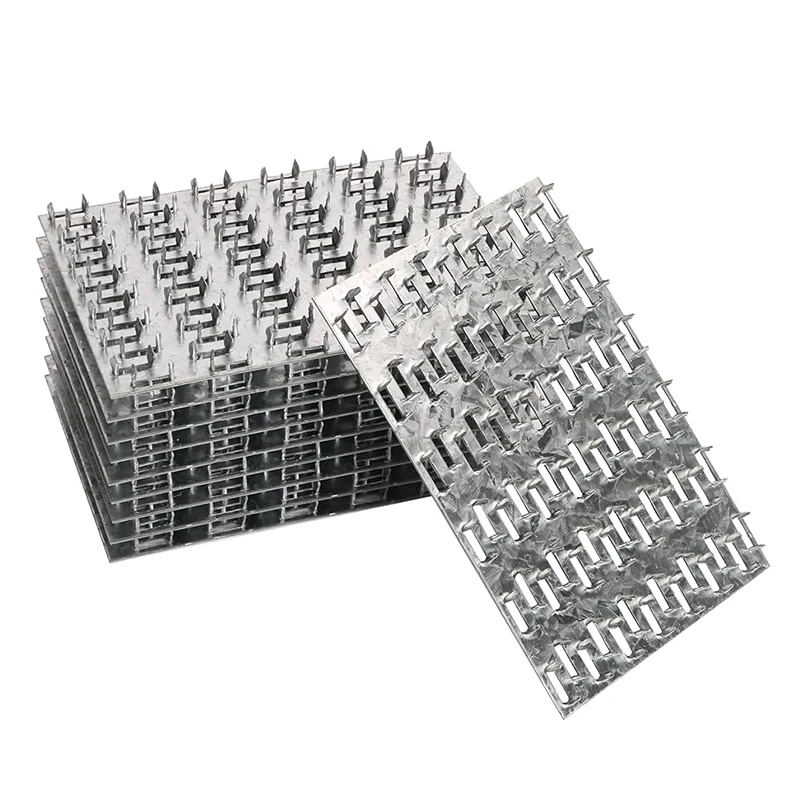

で滄州盛森金属製品有限公司, 当社の工場では、板金製造部品の生産に CNC 曲げ機を使用しています。当社は、多軸バックゲージと自動工具交換装置を備えた高度な CNC プレス ブレーキに投資してきました。当社の目標は、最も厳しい公差と最高の品質基準を満たす部品をお客様に提供することです。
曲げ角度は、曲げ部品の 2 つのフランジの間に形成される角度です。単純な 90 度ブラケットの場合、曲げ角度は 90 度です。より複雑な部品の場合、曲げ角度は 45 度、60 度、または設計で指定されたその他の角度にすることができます。曲げ角度の精度は、部品が他のコンポーネントと適合するかどうかを決定するため、非常に重要です。曲げ角度が大きすぎたり小さすぎたりすると、部品が相手部品と適切に位置合わせされず、組み立てが困難または完了できなくなります。場合によっては、曲げ角度の小さな誤差は許容されることがあります。他の場合には、故障の原因となる可能性があります。以下の表は、単純なブラケットの取り付けに対する曲げ角度誤差の影響を示しています。
| 曲げ角度エラー | フランジ位置誤差（100mmフランジの場合） | アセンブリへの影響 |
| 0.5° | 0.87mm | マイナー;許容範囲内かもしれない |
| 1.0° | 1.75mm | 適度;やり直しが必要になる場合があります |
| 2.0° | 3.49mm | 重要な;部分が合わない可能性があります |
| 5.0° | 8.72mm | 厳しい;部分が合わなくなります |
この表は、曲げ角度の小さな誤差でも、フランジの位置に大きな誤差が生じる可能性があることを示しています。 100mm フランジの場合、2 度の誤差によりフランジ先端で 3.5mm の誤差が生じます。これが適合する部分と適合しない部分の違いとなる可能性があります。 CNC 曲げは、ラムのストロークを正確に制御し、スプリングバックを補償することで、この誤差を最小限に抑えます。当社工場では、曲げ角度を+/-0.1度以内に抑えることができるCNC曲げ機を使用しています。このレベルの精度により、当社の板金製造部品が適切に組み合わされ、設計どおりに機能することが保証されます。
再現性とは、同じ結果を何度も生み出すプロセスの能力です。板金製造における再現性とは、最初の部分と 1,000 番目の部分が同一であることを意味します。これが生産品質の基礎となります。再現性がなければ、すべての部品を個別に検査する必要があり、部品が正しく適合するという保証はありません。再現性があれば、メーカーは全数検査をしなくても部品が仕様を満たしていると確信できます。機械はプログラムに従うため、CNC 曲げは本質的に再現可能です。プログラムが設定されると、機械は毎回同じ曲げ角度、同じフランジ長さ、同じ部品形状を生成します。以下の表は、手動曲げと CNC 曲げの再現性を比較しています。
| パラメータ | 手動曲げ | CNC曲げ |
| 曲げ角度ばらつき（バッチ内） | +/- 1° ～ 2° | +/- 0.1° ～ 0.5° |
| フランジ長さのバリエーション | +/- 0.5 mm | +/- 0.1 mm |
| 部品間の一貫性 | 低い | 高い |
| 検査要件 | 全数検査 | 抜き取り検査 |
| スクラップ率 | より高い | より低い |
滄州盛森金属製品有限公司の工場には、優れた再現性を実現する CNC 曲げ機が備え付けられています。当社には、一貫した品質で板金製造部品を大量に生産する能力があります。当社の品質管理システムには、曲げ加工の再現性を監視し、部品の品質に影響を与える可能性のある傾向を特定するための統計的工程管理 (SPC) が含まれています。
工具 (パンチとダイ) は、曲げの品質にとって重要な要素です。パンチはシートを金型に押し込む上部のツールです。ダイはシートをサポートし、曲げ半径を決定する下部ツールです。高品質の曲げを実現するには、材料と目的の曲げ半径に適した工具を選択することが不可欠です。工具が材料に適合していないと、曲げが不正確になったり、材料に亀裂が入ったり、工具が損傷したりする可能性があります。最も重要な工具パラメータは、パンチ先端の半径、ダイの開口部の幅、およびダイの角度です。パンチ先端の半径により、部品の内側の曲げ半径が決まります。ダイの開口幅によって、必要な曲げ力と最小のフランジ長さが決まります。ダイの角度は、材料を曲げることができる角度を決定します。以下の表は、一般的な材料の工具選択基準をまとめたものです。
| 材料 | 厚さ(mm) | 推奨型開き(mm) | 推奨パンチ半径(mm) |
| 軟鋼 | 1.0 | 8 | 1.0 |
| 軟鋼 | 2.0 | 16 | 2.0 |
| ステンレス鋼 | 1.0 | 10 | 1.5 |
| ステンレス鋼 | 2.0 | 20 | 3.0 |
| アルミニウム | 1.0 | 8 | 1.0 |
| アルミニウム | 2.0 | 16 | 2.0 |
当社の工場では、CNC 曲げ機用の工具の包括的な在庫を維持しています。当社では、さまざまな材料や曲げの要件に合わせて、さまざまなサイズと構成のパンチとダイを用意しています。当社の工具は精密に研磨され、一貫したパフォーマンスを保証するためにメンテナンスされています。また、特殊用途向けのカスタム ツールを設計および製造する能力もあります。
材料のばらつきは、板金曲げにおいて最も困難な要素の 1 つです。材料が指定されたグレードと厚さを満たしていても、降伏強さ、引張強さ、延性などの機械的特性にばらつきが生じる可能性があります。これらの変動は材料のスプリングバック挙動に影響を与え、ひいては曲げ角度に影響を与えます。降伏強度が高い材料は、降伏強度が低い材料よりも大きく跳ね返ります。 CNC 曲げ機がこの変動を補正しない場合、曲げ角度は不正確になります。以下の表は、材料の変化がスプリングバックと曲げ角度に及ぼす影響をまとめたものです。
| 材料特性 | 変化 | スプリングバックへの影響 | 曲げ角度への影響 |
| 降伏強さ | +10% | 増加 | 曲げ角度が減少します (スプリングバックが増加します) |
| 降伏強さ | -10% | 減少 | 曲げ角度が増加します (スプリングバックが減少します) |
| 厚さ | +5% | 増加 | 曲げ角度が減少する |
| 厚さ | -5% | 減少 | 曲げ角度が大きくなる |
| 木目方向 | 平行と垂直 | さまざま | さまざま |
滄州盛森金属製品有限公司の工場では、材料認証、受入検査、CNC プログラミングを組み合わせて材料の変動に対応しています。当社では、生産に入る前に材料の機械的特性を検証し、各バッチの特定の特性を補正するために CNC プログラムを調整します。この積極的なアプローチにより、当社の板金製造部品は、材料のばらつきに関係なく、必要な曲げ角度の許容誤差を確実に満たすことができます。
品質管理は、優れた CNC 曲げ加工を実現するための最終手段です。最高の機器と最も熟練したオペレーターを使用していても、エラーが発生する可能性があります。包括的な品質管理プログラムは、これらのエラーを欠陥になる前に検出します。 CNC 曲げの品質管理プログラムの重要な要素は、最初の製品検査、工程内検査、および最終検査です。最初の製品検査は、生産実行の最初の部分で実行されます。部品が曲げ角度、フランジの長さ、穴の位置などのすべての図面仕様を満たしていることを検証します。工程内検査は生産中に定期的に実施されます。プロセスが引き続き制御されていること、および部品が引き続き仕様を満たしていることを検証します。完成した部品は出荷前に最終検査が行われます。部品がすべての要件を満たしていること、および欠陥がないことを検証します。以下の表は、品質管理措置とその頻度をまとめたものです。
| 検査の種類 | 頻度 | チェック内容 | 合格基準 |
| 最初の商品検査 | 本番稼働の最初の部分 | すべての寸法、曲げ角度、穴の位置 | 図面仕様書 |
| 工程内検査 | 2時間ごと | 曲げ角度、フランジ長さ | SPC 管理限界 |
| 最終検査 | 出荷前 | 視覚的な欠陥、重要な寸法 | 顧客の要件 |
| 寸法レポート | バッチごと | 主な寸法 | 図面仕様書 |
当社の工場では、CNC 曲げ加工に対して厳格な品質管理プログラムを導入しています。当社では、デジタル分度器や三次元測定機 (CMM) などの校正済みの測定器を使用して、曲げの精度を検証しています。また、すべての検査の詳細な記録を維持し、お客様に完全なトレーサビリティを提供します。品質に対する当社の取り組みにより、当社は世界中のお客様にとって板金製造部品の信頼できるサプライヤーとなりました。
質問 1: CNC 曲げの一般的な曲げ角度の許容差はどれくらいですか?
回答: CNC 曲げの一般的な曲げ角度許容差は、標準用途では +/- 0.5 度、高精度用途では +/- 0.1 度です。達成可能な公差は、材料、工具、機械によって異なります。滄州盛森金属製品有限公司では、板金製造部品の曲げ角度公差を +/- 0.1 度という厳しい精度で達成できます。
質問 2: スプリングバックは曲げ精度にどのような影響を及ぼしますか?また、それはどのように補正されますか?
回答: スプリングバックとは、曲げ力が取り除かれた後、材料が部分的に元の形状に戻ろうとする傾向です。曲げ角度が機械に設定された角度より小さくなります。 CNC 曲げ機は、材料を過剰に曲げることによってスプリングバックを補正します。オーバーベンドの量は、材料の種類、厚さ、降伏強度に基づいて計算されます。当社の工場では、スプリングバック補償を自動的に計算して適用する高度な CNC コントローラーを使用しています。
質問 3: CNC 曲げの最小フランジ長はどれくらいですか?
回答: フランジの最小長さは、ダイの開口幅によって異なります。一般に、最小フランジ長さはダイ開口部の約 4 倍です。 16mm のダイ開口部の場合、最小フランジ長は 64mm です。フランジがこれより短いと、パンチで曲げ加工がうまくできない場合があります。当社のエンジニアリング チームは、お客様の特定の部品に最適なダイ開口部と最小フランジ長さについてアドバイスできます。
質問 4: CNC 曲げでは大きな半径の曲げを作成できますか?
回答: はい、CNC 曲げでは大きな半径の曲げを作成できます。これは、先端半径の大きなパンチを使用するか、「エアベンディング」と呼ばれる特殊な曲げ技術を使用することによって実現されます。エアベンディングにより、パンチ先端の半径よりも大きな半径まで材料を曲げることができます。当社の工場には、さまざまな材料で大きな半径の曲げを製造するための工具と専門知識があります。
質問 5: 板金製造部品が必要な曲げ公差を満たしていることを確認するにはどうすればよいですか?
回答: 板金製造部品が必要な曲げ公差を確実に満たすようにするには、CNC 曲げ機を使用し、包括的な品質管理プログラムを備えているメーカーと協力してください。定義された公差を備えた明確な図面を提供します。材料と用途についてメーカーと話し合って、正しい工具と曲げパラメータが選択されていることを確認してください。滄州盛森金属製品有限公司では、お客様と緊密に連携して、すべての部品がお客様の要件を満たしていることを確認します。
CNC 曲げは、手動曲げでは得られない精度、再現性、一貫性を実現するため、板金製造部品の品質にとって非常に重要です。これにより、曲げ角度が正確であること、部品が適切に結合していること、および生産工程が均一であることが保証されます。スクラップ、再加工、検査のコストが削減されます。また、手作業での製造が困難または不可能な複雑な部品の製造も可能になります。滄州盛森金属製品有限公司の工場には、高度なCNC曲げ機と包括的な品質管理システムが装備されています。当社は、幅広い業界向けに高品質の板金製造部品を製造する専門知識と経験を持っています。単純なブラケットが必要な場合でも、複雑なエンクロージャが必要な場合でも、当社はお客様の要件を満たすことができます。
品質と顧客満足度に対する当社の取り組みにより、当社は世界中の企業にとって信頼できるパートナーとなっています。板金製造部品の要件についてご相談になりたい場合は、ぜひお問い合わせください。サンプル、お見積り、設計支援をご提供いたします。 CNC 曲げによって金属部品の品質がどのように向上するかを説明しましょう。
今すぐ滄州盛森金属製品有限公司にお問い合わせください板金製造部品の要件について話し合い、当社の CNC 曲げ能力がどのように品質基準を満たすことができるかを確認してください。
